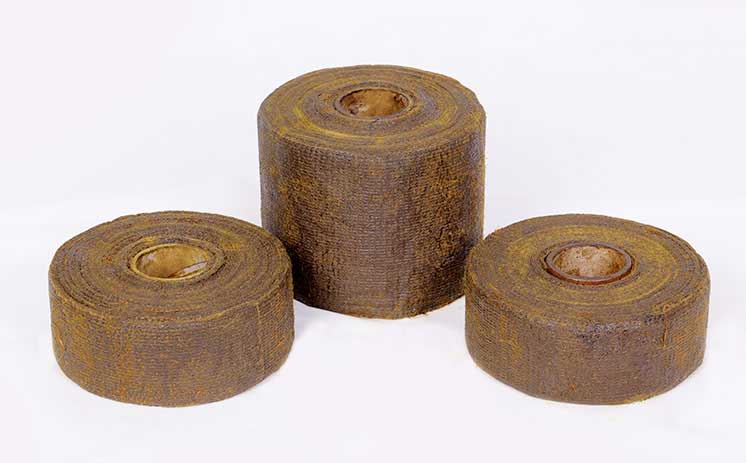

油性礦脂防腐帶較適合于管道和閥門(mén)、法蘭、儲(chǔ)罐、三通、塔體、缸體、樁體等異型管件防腐蝕保護(hù)，可與礦脂底漆、礦脂膠泥、聚合物膠粘帶（彈性密封帶）配合使用形成完整的防腐蝕保護(hù)系統(tǒng)，環(huán)保安全可靠，防腐蝕的長(zhǎng)效性顯著，是目前特殊條件下管體、管件及設(shè)備等特殊條件下防腐蝕保護(hù)的較佳方案。施工時(shí)流程如下：

一、表面預(yù)處理和施涂配套底漆?

1、表面預(yù)處理

除去構(gòu)件表面可見(jiàn)的塵土、油脂、油污、焊渣、尖銳的角和邊緣，用手動(dòng)或者電動(dòng)工具除銹、漆和外物，也可以用高壓水槍清潔，將被保護(hù)物表面清洗干凈，去除所有松散的污物和銹跡，確保表面光潔無(wú)油、無(wú)水、無(wú)灰塵。

2、底涂處理

戴手套用刷子、或用滾子等皆可涂刷底漆， 在準(zhǔn)備纏繞膠帶的工件表面上均勻地涂一薄層底漆； 對(duì)于工件的孔洞、肩角、縫隙及管螺紋等處應(yīng)多涂一些底漆進(jìn)行填補(bǔ)；對(duì)于一些狹窄的螺紋、縫隙等處可以適當(dāng)采用刷子來(lái)涂抹。

二、施用配套膩?zhàn)?

在底涂干燥后，對(duì)于諸如閥門(mén)、法蘭、管接頭等形狀較復(fù)雜的工件，可以采用膩?zhàn)訉?duì)其進(jìn)行造型，形成整齊輪廓，避免在后面纏繞膠帶時(shí)產(chǎn)生橋連或空洞，保護(hù)好表面結(jié)構(gòu)，可以使用油灰刀或帶手套來(lái)施用膩?zhàn)?，?guī)整極不平滑的表面，避免出現(xiàn)氣泡或空隙。

三、纏繞礦脂防腐帶?

1、在膩?zhàn)舆€未凝固之前，將預(yù)先制作好的礦脂帶纏繞在被保護(hù)物表面上，采用螺旋式纏繞，每纏一道應(yīng)保證與前一道有至少 25.4mm 的搭邊，對(duì)于不好的環(huán)境條件，可以采用55寬度的搭邊，以達(dá)到雙層防護(hù)的效果；

2、若施工空間過(guò)于狹小，可以考慮縱向應(yīng)用膠帶，正如“卷煙”似的包裹，保證至少100mm的搭邊，并應(yīng)使搭接處處于管道的頂部一側(cè)以得到類似“檐板”的防護(hù)效果；

3、纏繞時(shí)應(yīng)注意要緊緊地按住始端，使其緊貼于工件表面，應(yīng)避免將膠帶放得太長(zhǎng)，那樣極易發(fā)生褶皺和產(chǎn)生空隙，并要求在纏繞的過(guò)程中應(yīng)始終保持一定的拉力；

4、保持足夠的拉力以得到連續(xù)平整的表面，注意不要拉長(zhǎng)帶子，隨著纏繞，應(yīng)將出現(xiàn)的褶皺和氣泡趕平；

5、膠帶接頭之間應(yīng)保證有至少100mm的搭接，且接合處應(yīng)位于管道的上半部分，每纏繞一卷，應(yīng)用手沿螺旋纏繞方向壓平搭接處；?

6、對(duì)垂直方向的工件，應(yīng)從底部開(kāi)始向上進(jìn)行纏繞以達(dá)到類似“檐板”的保護(hù)效果；

7、在對(duì)膠帶及搭邊處進(jìn)行壓平時(shí)，可以在手上或手套上涂抹少許底漆，這樣更便于操作且尤其適于在冷天或冷的工件。

8、使用火焰槍對(duì)礦脂帶進(jìn)行加熱，使其縮緊并與底漆及熱熔膠牢固粘合。在熱收縮過(guò)程中，需要注意火焰溫度和距離，避免對(duì)被保護(hù)物造成損害。

四、纏繞外保護(hù)帶?

1、在防腐油帶外再螺旋纏繞一層自粘性的外防護(hù)帶或塑料膜，纏繞PVC外保護(hù)帶和纏繞礦脂帶方法相同，達(dá)到50%的重疊；?

2、建議在交通繁忙和機(jī)械接觸頻繁的地方應(yīng)使用外防護(hù)帶；

3、對(duì)埋地及水下應(yīng)用中應(yīng)使用外防護(hù)管道防腐膠帶，以抵御來(lái)自土壤的壓力和應(yīng)力，提供機(jī)械保護(hù)，防止礦脂化合物向土壤流失并增強(qiáng)防護(hù)層的電絕緣性。?

五、檢查質(zhì)量

施工完成后，需要對(duì)礦脂防腐帶進(jìn)行檢查，確保其覆蓋面積、厚度和粘接質(zhì)量符合要求。

以上是礦脂防腐帶施工工藝流程的基本步驟，具體情況還需根據(jù)被保護(hù)物的材料、形狀和使用環(huán)境等因素進(jìn)行調(diào)整。
